Jednorazová tepelná poistka je zariadenie používané na ochranu obvodov, ktoré sa používa hlavne na zabránenie poškodeniu zariadenia alebo vzniku požiaru v dôsledku prehriatia. Preruší obvod pomocou poistkového mechanizmu, keď teplota prekročí nastavenú hodnotu, čím chráni zariadenie.
Funkcia
- Mimoriadne citlivý na okolitú teplotu
- Presná a stabilná prevádzková teplota
- Kompaktná, epoxidová utesnená konštrukcia
- Spoľahlivý výkon
- Vyrobené podľa prísnych postupov kontroly kvality
- Schválené rôznymi medzinárodnými bezpečnostnými normami, ako je TUV CB KC PSE CCC a tak ďalej.
Prevádzkový princíp
Tepelné vypnutie typu peliet – pri teplote okolia tepelné odpojenie dosiahne svoju prevádzkovú teplotu, peleta sa roztopí, pružina A sa roztiahne a posunie posuvný kontakt preč od vedenia A. Potom sa elektrický obvod natrvalo preruší.
- snímanie teploty: Tepelná poistka obsahuje vo vnútri pilulku termistora. Keď teplota dosiahne nastavenú hodnotu, pilulka sa roztopí alebo deformuje.
- Mechanizmus fixácie: Po roztopení pilulky vnútorná mechanická štruktúra odpojí obvod a zabráni ďalšiemu toku prúdu.
- Jednorazové použitie: Ak je poistka vypálená, nie je možné ju obnoviť a musí sa vymeniť.

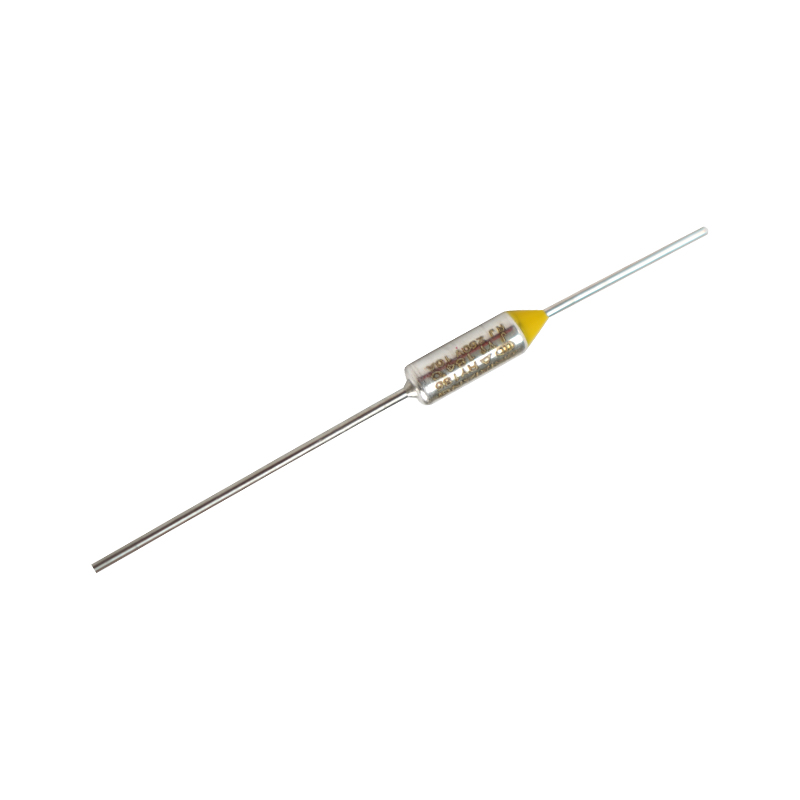

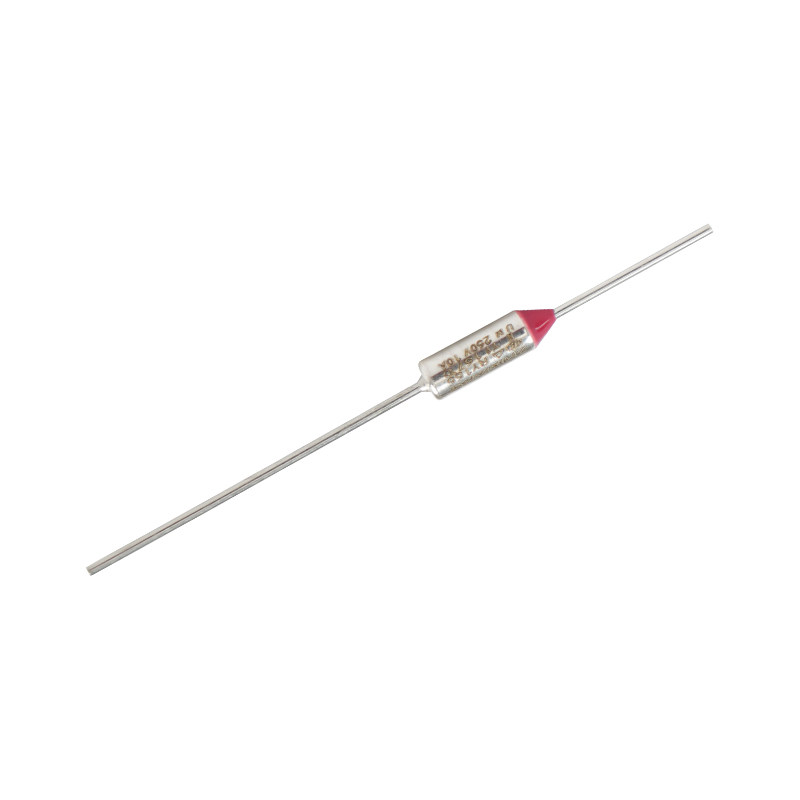

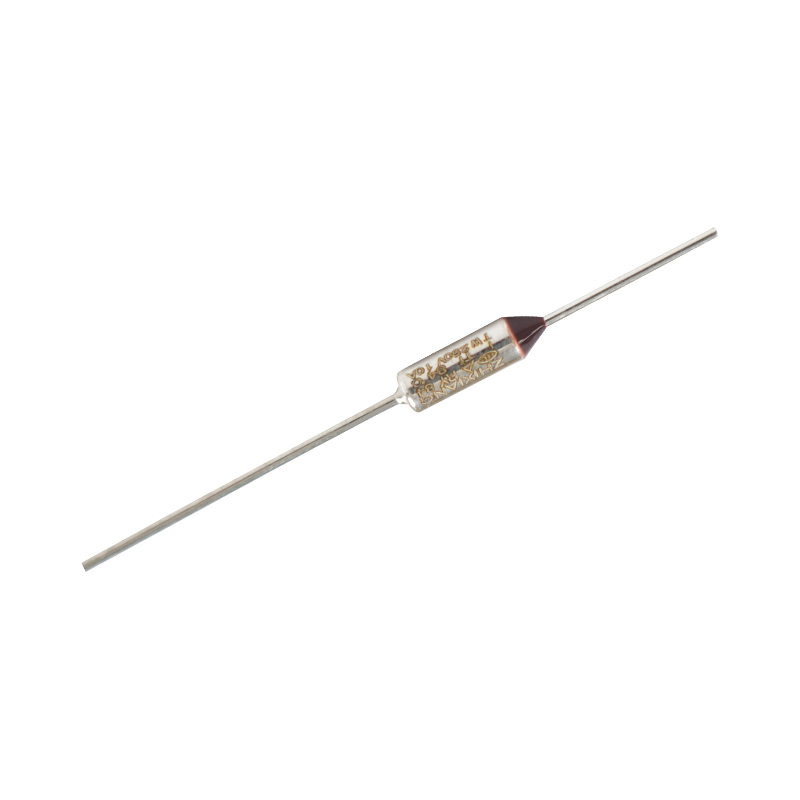

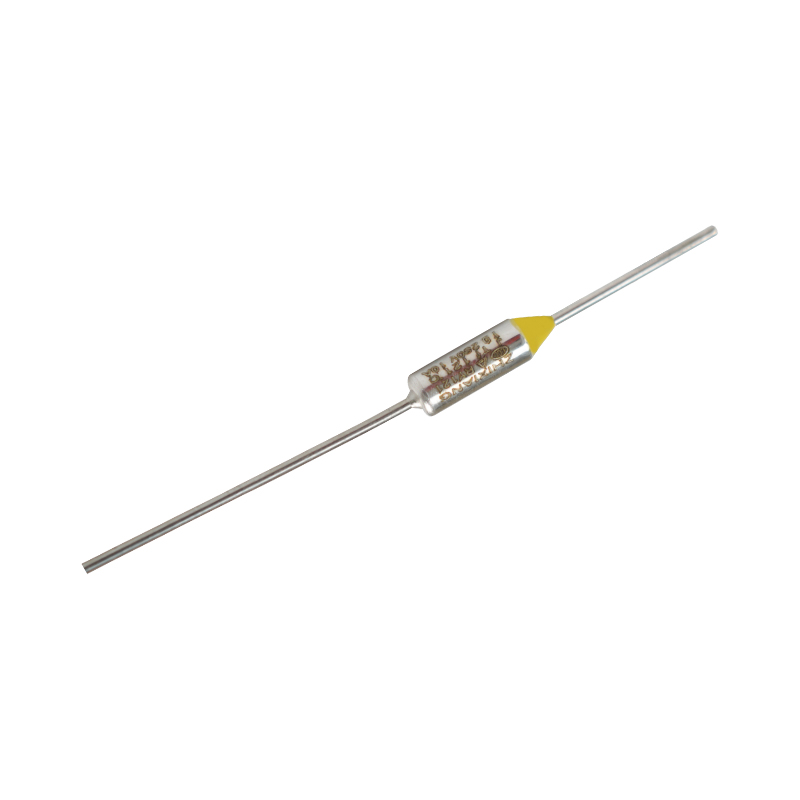

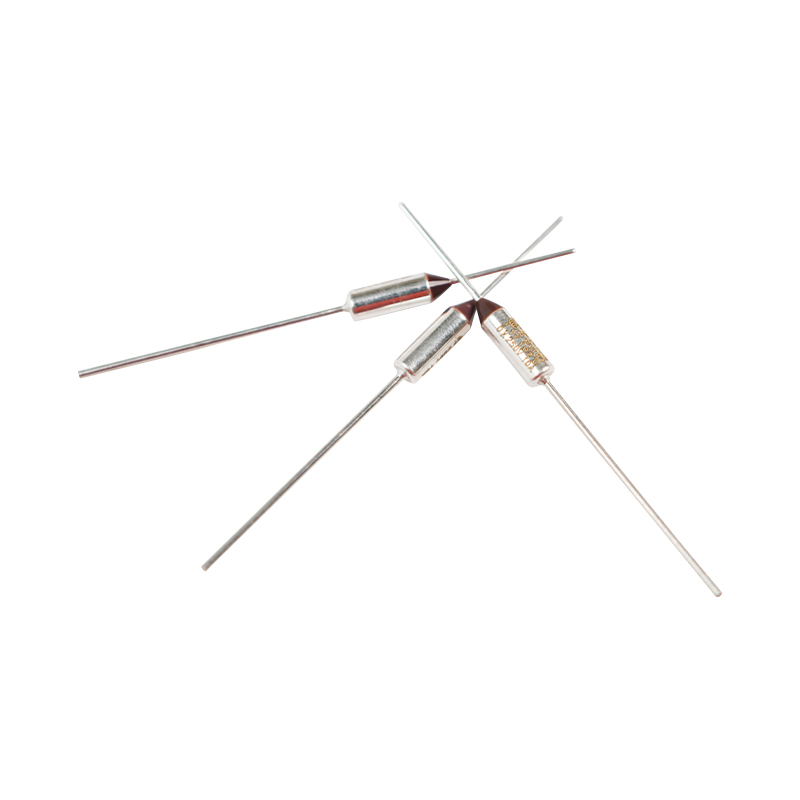

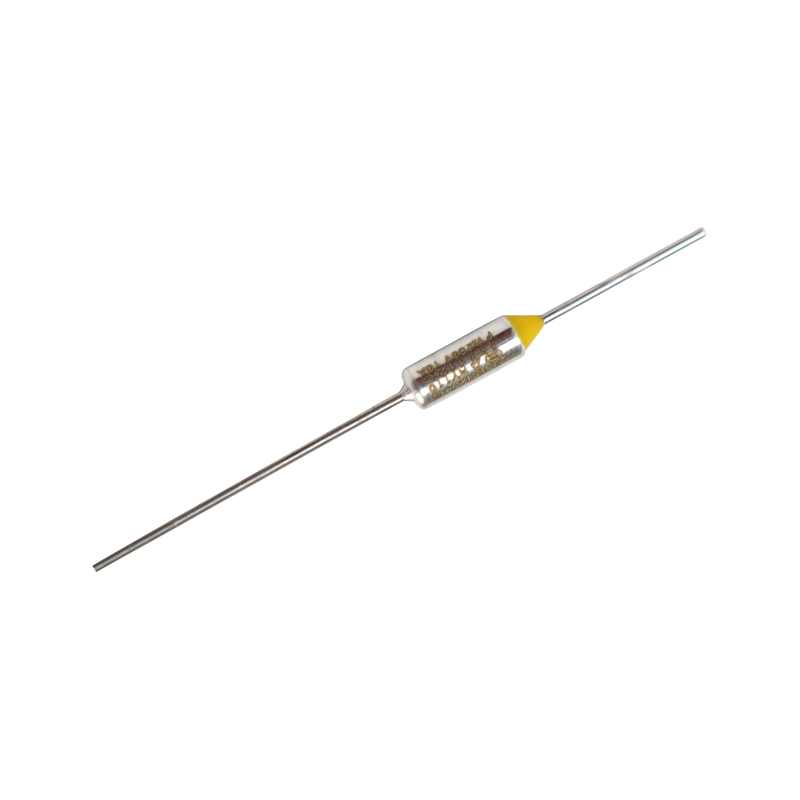

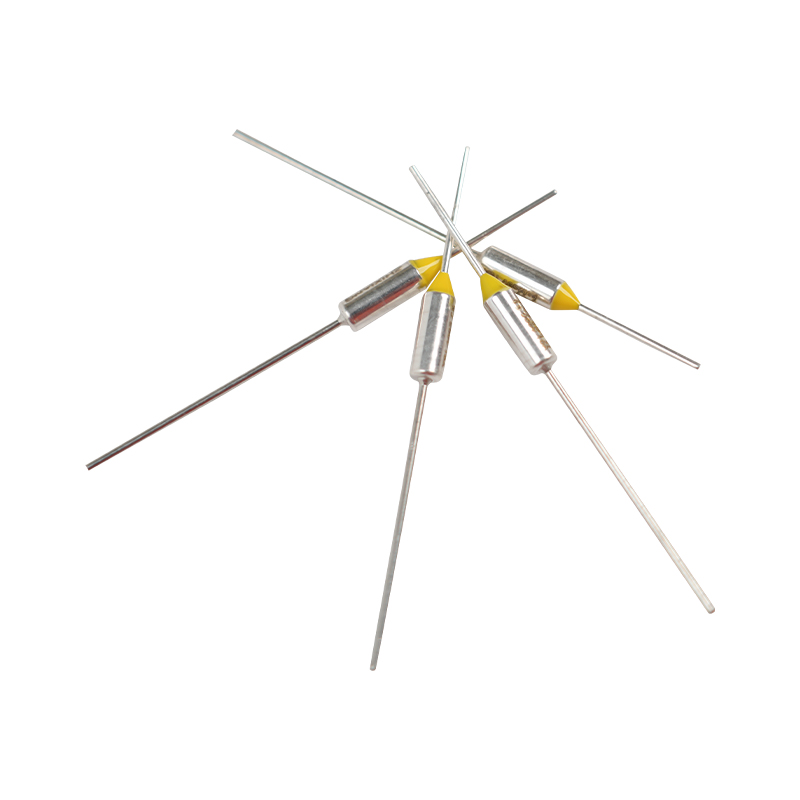

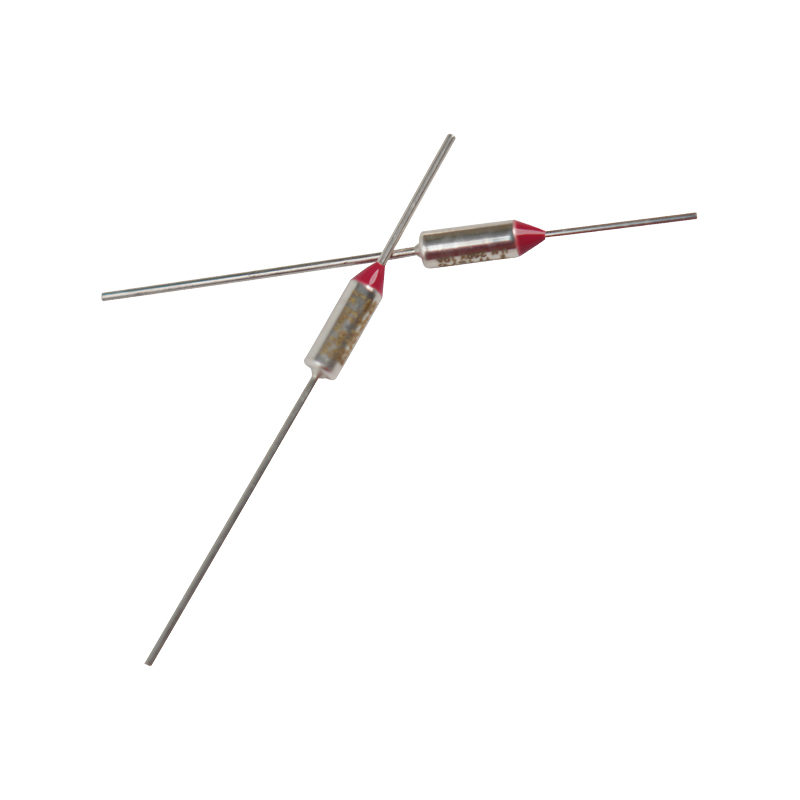

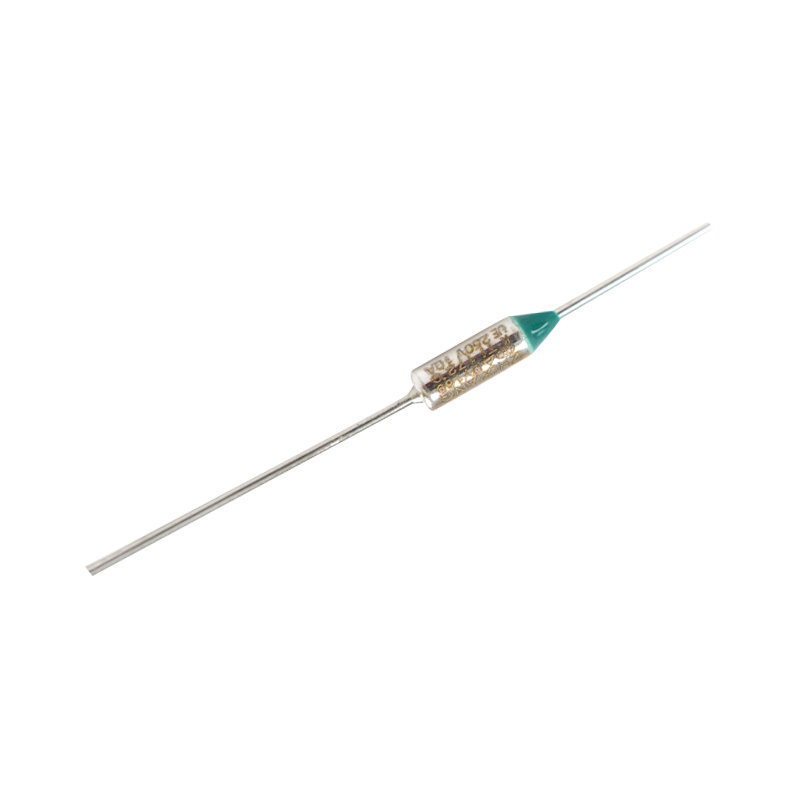

Typ RY
Tepelná poistka RY využíva kovovú škrupinu s časticami citlivými na teplotu (organická chémia) ako prvok snímania teplotnej poistky, štruktúra materiálu snímajúceho teplotu je pod napätím, vnútorná impedancia je malá s vypínacím prúdom do 6A až 15A (AC).

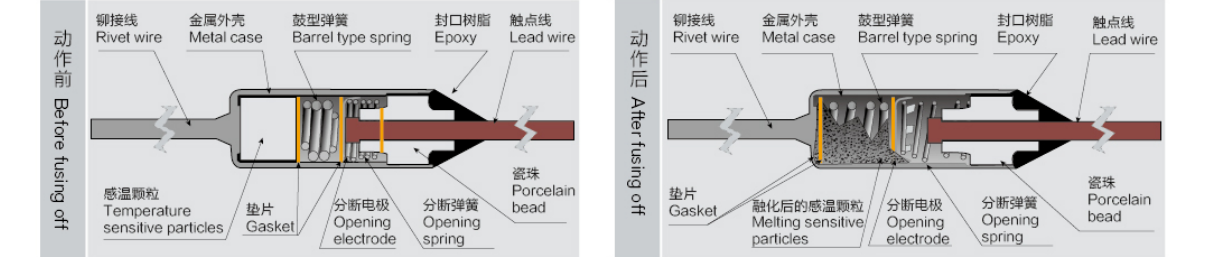

V kovovom puzdre tepelnej poistky RY sa nachádza otváracia elektróda, pružina, citlivé častice. Pružina sudového typu je stlačená, aby sa dala nainštalovať do puzdra, môže sa pomocou tesnenia dostať do kontaktu s oloveným drôtom, Za normálnych podmienok prúdi elektrina cez olovený drôt, otváraciu elektródu, kovové puzdro a nitovací drôt.
Keď okolitá teplota prekročí prevádzkovú teplotu, citlivé častice sa roztopia teplom z oloveného drôtu. Za tejto podmienky sa otváracia pružina odtiahne a pružná sila pritlačí elektródu k pružine, aby sa prerušilo spojenie s oloveným drôtom. Preruší sa aj prúd.
Hlavné vlastnosti
- Presná regulácia teploty: Nastavte teplotu poistky podľa požiadaviek zariadenia.
- Rýchla odozva: Rýchlo vypnite okruh, keď teplota prekročí normu.
- Vysoká spoľahlivosť: Jednoduchá štruktúra a stabilný výkon.
- Silná bezpečnosť: Účinne zabráňte požiaru alebo poškodeniu zariadenia spôsobeného prehriatím.
Aplikačné polia
- Domáce spotrebiče: Elektronická žehlička, Sušič vlasov, Ohrievač, Kávovar, Dávkovač vody, Pekáč, Elektrický varič, Elektrický tlakový hrniec, Rýchlovarná kanvica, Mikrovlnná rúra, Klimatizácia, Chladničky, Práčka, Ohrievač vody, Digestor, Dezinfekčná skrinka atď.
-0 kancelárskych spotrebičov: Kopírka, fax, skener, tlačiareň, skartovačka
- Príslušenstvo k spotrebičom: Napäťový transformátor, adaptér, elektromotory, PC dosky, konektor a tak ďalej.
- elektronické komponenty: Kondenzátor, rezistor, batérie a tak ďalej.
-Priemyselné vybavenie: ako sú motory, transformátory atď.
-0 ďalších: Masážne prístroje, farmaceutické vybavenie, elektronické hračky atď.
Poznámky
- Správny výber: Vyberte si vhodný model podľa prevádzkovej teploty a prúdu zariadenia.
- Miesto inštalácie: Mal by byť inštalovaný na mieste, ktoré je náchylné na teplo.
- Pravidelná kontrola: Uistite sa, že funguje správne a včas vymeňte spálené diely.
Jednorazové tepelné poistky sú dôležitými zariadeniami na ochranu obvodov, ktoré zabraňujú prehriatiu zariadenia prostredníctvom tavného mechanizmu a sú široko používané v domácich spotrebičoch, elektronike a priemyselných zariadeniach.
